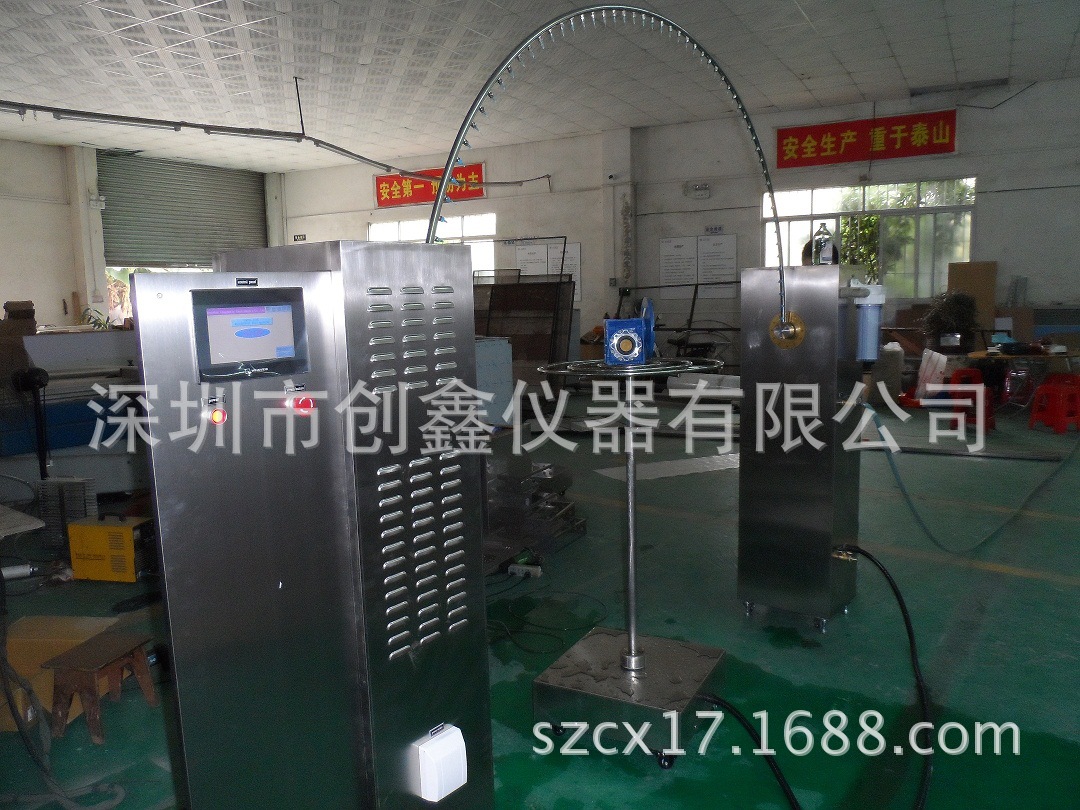

IPX34防水试验设备｜触摸屏IPX3-4摆管淋雨试验机（PLC控制）
试验标准：
符合IEC60529:2001、GB4208-2017《外壳防护等级(IP代码)》及GB7000.1《灯具**部分：一般要求与试验》等标准要求；
用途：
该设备的主要作用是用于电子电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。
产品特点：
1 适用于进行产品的 IPX3、IPX34测试。
2 设备外壳及转台全部采用SUS304#不锈钢板制造，确保长时间使用不生锈。
3 机型结构：采用双立柱式结构安装方便，摆管转动平稳。
4 设备机箱底问采用带可调脚杯脚轮，方便移动及调整机器水平。
5 机箱内安装有水箱，水箱内装用水位浮球阀自动控制进水，并有高、低水位报警检测，有效防止水泵缺水干转而损坏。
6 摆管驱动采用进口松下伺服电机（采用伺服电机具用噪声小，速度、角度精准优点）。
转台使用步进电机，速度及角度可在触摸屏上设定可调，在标准范围内无级可调，并能自动控制正反向转动（适合带样品通电测试，防止绕线）。
7 样品电源通断电时间可程序控制功能：停电0-999min----通电0-999min----停电0-999min（适用于样品在测试在需要通断电测试）。
8 触摸控制功能：A、IPX3 试验，按标准条款中的 IPX3 条件进行试验；B、IPX4 试验，按标准条款中的 IPX4 条件进行试验；C、自定义试验，按用户需求进行试验，按用户需求进行试验，可以设定试验时间、淋雨角度、 摆管速度、转台速度；
9 测试时间可设定：0-999min(可调)。
10 核心控制元件采用台湾威纶7寸触摸屏+松下PLC，电器元件全部采用如LG、欧姆龙等进口品牌，接线工艺符合国家标准要求，电板布局合理，接线牢固，标示清楚。
11 过滤措施：设备标配高精度的过滤器，能有效过滤自来水中的杂质；滤芯可定期更换。
|
技术参数表： |
||||
|
序号 |
型号 |
CX-IPX34C-R800 |
CX-IPX34C-R1200 |
CX-IPX34C-R1600 |
|
1 |
摆管尺寸（mm） |
R800(可加配R600、R400、 R200摆管) |
R1200(可加配R1000、R800、R600、R400、 R200摆管) |
R1600(可加配R1400、R1200、R1000、R800、R600、R400、 R200摆管) |
|
2 |
外尺寸（mm） |
L2400*D1800*H2000 |
L3200*D2400*H2400 |
L4000*D3200*H2800 |
|
3 |
流量（L/mm）） |
0-4L/min |
0-6L/min |
0-10 L/min |
|
4 |
试验转台尺寸（mm） |
∮600(可加配∮400、∮200台面) |
∮800 (可加配∮600、∮400、∮200台面) |
∮1000 (可加配∮800、∮600、∮400、∮200台面) |
|
5 |
转台高度可调范围 |
950-1550mm |
1350-1950mm |
1750-2350mm |
|
6 |
摆管内径（mm） |
15 |
大于15 |
大于15 |
|
7 |
喷水孔径尺寸(mm) |
0.4 |
||
|
8 |
摆管角度 |
120o（IPX3）、350o（IPX4）或自定义设定 |
||
|
9 |
摆管速度 |
120°来回4S、360°来回12S（精准控制）或自定义设定 |
||
|
10 |
摆管材料 |
SUS304不锈钢管 |
||
|
11 |
试验转台速度 |
1-5r/min(精准可调) |
||
|
12 |
保护装置 |
漏电、断水、短路 |
||
|
13 |
电源（V） |
220V |
||
|
14 |
功率（KW） |
1 |
||
|
15 |
符合标准 |
IEC60529:1989+A1:1999、GB4208、GB7000.（IPX3、IPX4) |
||
