UL淋雨试验装置应用

产品名称型号

UL淋雨试验装置

符合标准及条款

UL1993《Self-Ballasted lamps and lamp adapters》第24条及图24.1和图24.2

UL60507-ENGL 1999标准图38.1、图38.2中的要求

《ANSI Z21.10.3-2004》

《ANSI Z21.58标准中的Figure 10/Figure 11条款》

《CSA4.3-2004》

UL1598、UL153、UL154B、UL1703、UL8750、UL1741、UL514B、UL1278、UL1571等标准

试样范围、用途、原理、结构及使用环境

试样及限制

自镇流灯和灯适配器及其他灯具

试验用途

检验自镇流灯和灯适配器及其他灯具在UL溅水环境下能否保证设备和元件良好性能,目的是验证产品在溅水时外壳防护性能

测试原理

通过控制供水压力及喷嘴距试验距离，使试样承受溅水试验

设备结构及特点

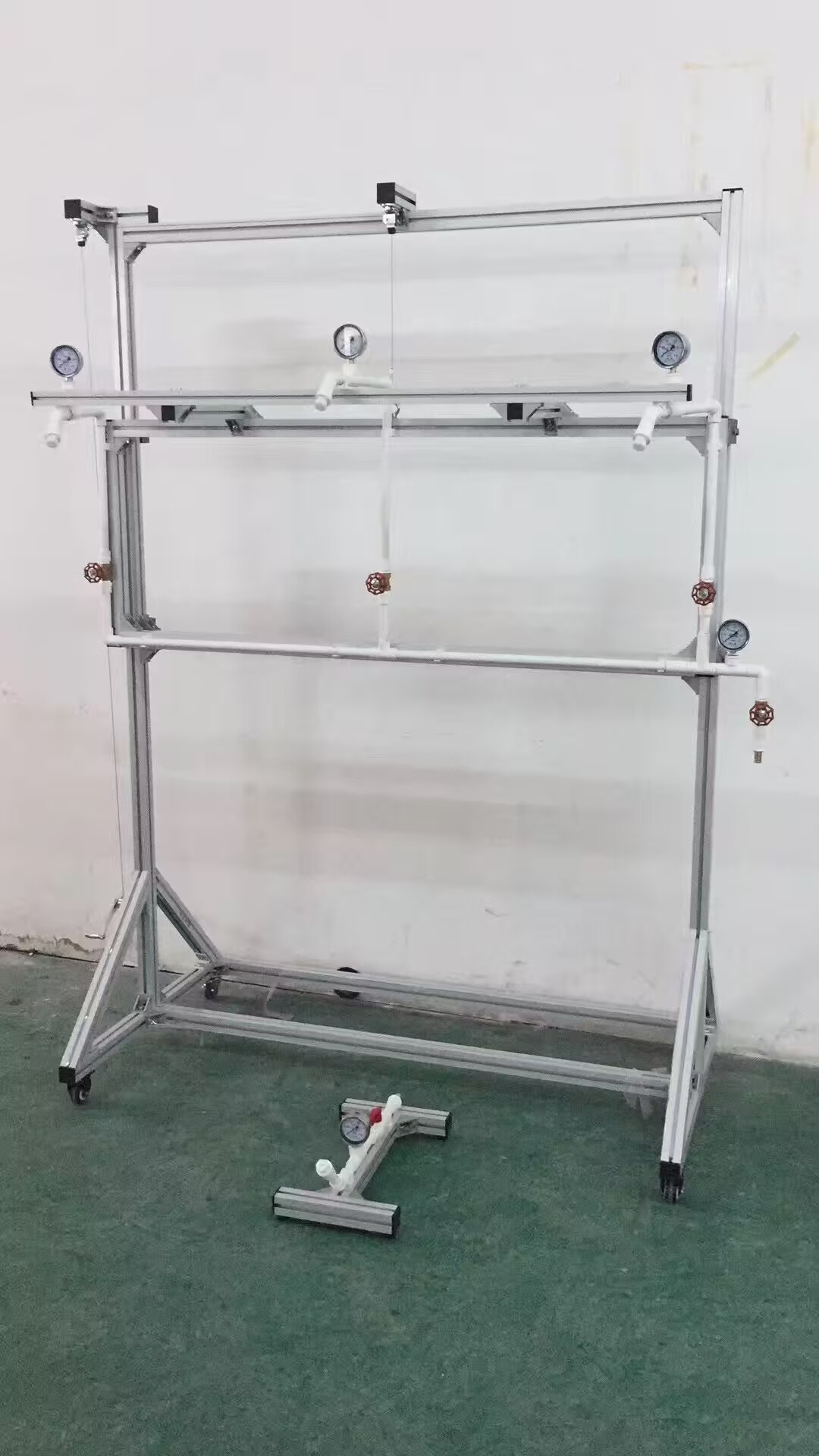

本装置由UL淋雨试验装置（上方3个UL喷嘴）、洒水试验装置（下方1个UL喷嘴）、支架组成

使用环境

使用场所：地面需平坦,有照明，带防水漏电开关（或插座）、进水及排水功能良好

使用水源：无杂质的清水或自来水，配水清洁过滤装置

性能指标

控制及操作

手动

喷嘴

4个（下方一个喷嘴为选配），按UL1993图24.1制作

喷嘴位置

上下通过支架可调，间距按UL1993图24.2制作

下方喷嘴角度

45°向上

水流压力

每个喷嘴34.5Kpa（单独配压力表）,总水流压力50-150Kpa

机架

材料：**铝型材，带脚轮
